专属CAM 编程系统 ，收集模具大数据分析简化加工流程实现简便操作。 MS系列慢走丝，精度优先，简约参数，人性化运行，自动穿丝，放电稳定，精细切割，微米级加工，呈现完美光洁表面，是高端制造的有力助手。
| 主机 | 单位 | MS43 |
|---|---|---|
| XY 轴行程 | mm | 400x300 |
| U-V 轴行程 | mm | 80x80 |
| Z 轴行程 | mm | 220(浸水可加工高度 190) |
| 最大加工部件尺寸 | mm | 780x600x210 |
| 最大工件乘载重量 | Kg | 400 |
| 工作台离地面的高度 | mm | 950-1000 |
| 可程序轴数 | - | 5 轴 (X,Y,Z,U,V) |
| 最大行走速度 | mm/min | 1500.0 |
| 可加工线径 | mm | 0.15-0.3 |
| 线轴最大承载重量 | Kg | 10.0KG |
| 最大线张力 | Kg | 0.5-2.4 |
| 最快收线速度 | mm/sec | 330 |
| 最大锥度加工角度 | - | +-15°/80mm 需自备广角眼膜 |
| 机床重量 | Kg | 2500 |

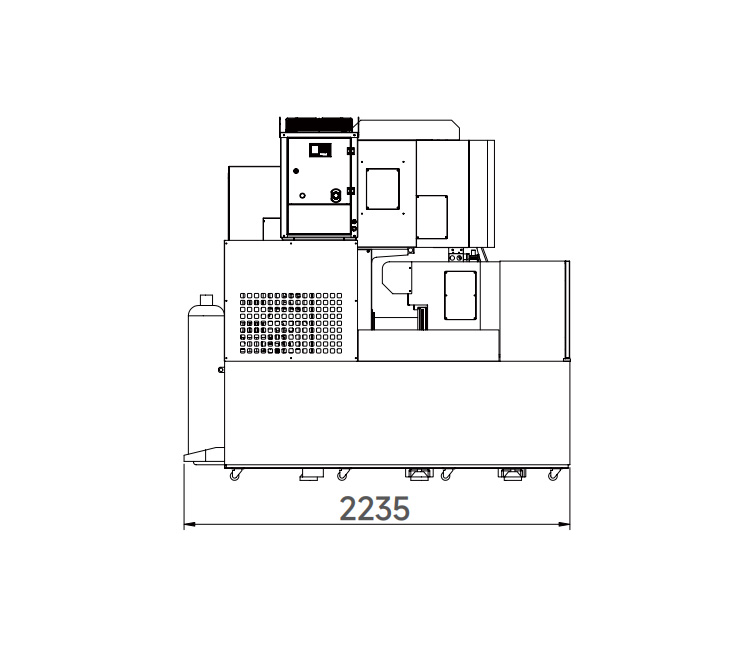

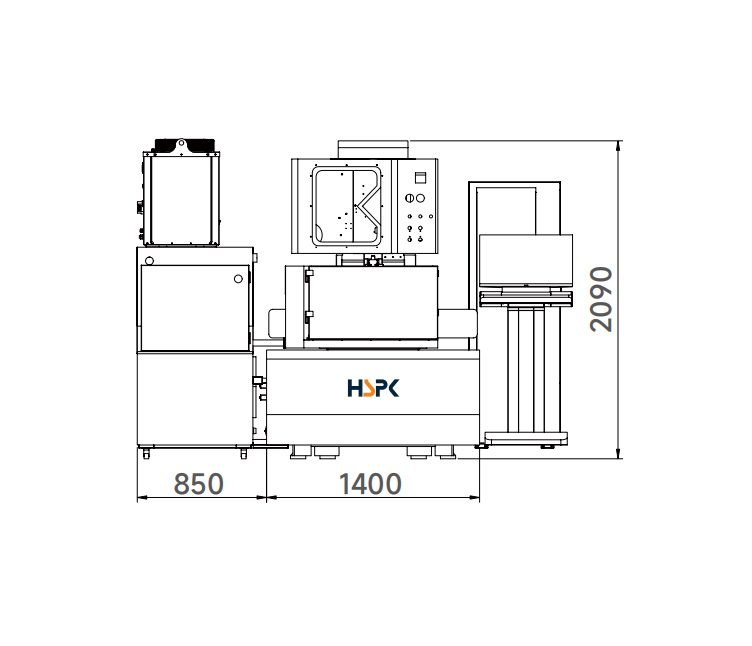

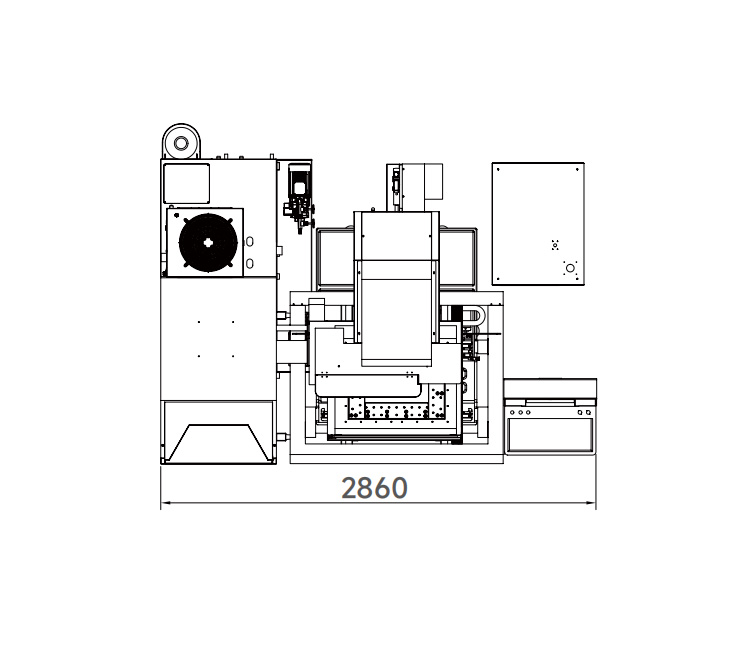

| 机械尺寸 | mm | 2860x2235x2090 |
| 数控电源装置 | |||
|---|---|---|---|
| 最大加工电流值 | 15A | 最大可用补正值数 | 1000 组 |
| 脉波控制电源箱 | 最佳频率控制系统 | 最大读取行数 | N00000 to N99999 |
| 电源输入 | 3PH AC380V 50Hz | 坐标数 | 6 |
| CNC 控制器 | Windows 10 系统搭配多任务实时传输软件 | 可同动轴数 | 四轴 |
| 内存 | 100GB | 最小输入单位 | 0.0001mm |
| 储存装置 | 64GB 固态硬盘 | G00 速度 | max.1500.0 mm/min |
| 输入界面 | RJ-45 网络存取/键盘+鼠标 / U盘 | 定位传动系统 | 配有光学尺全闭回路控制方式 |
| 显示装置 | 27 寸高清屏 | 驱动方式 | 直线电机 (XY),伺服电机(UVZ) |
| 键盘型式 | 标准键盘 | 各轴补偿 | XYZUV 轴/背隙补偿 /Pitch 补偿 |
| 坐标控制方式 | 增量/绝对 | 程序编辑 | 加工中可同步背景编辑，程序仿真+模拟 |
| 最大输入 | 9999.999 | 图形显示 | XY 平面与 UV 平面 3D 画面模拟输出 |
| 使用者加工条件参数 | 1000 组参数控制 | 网络功能 | 支持有线无线网络传输 |
功能介绍

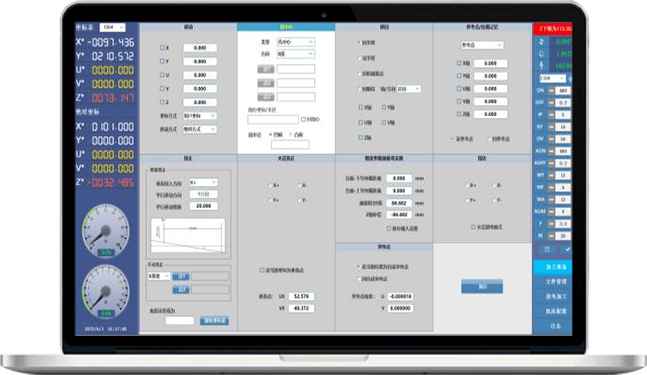

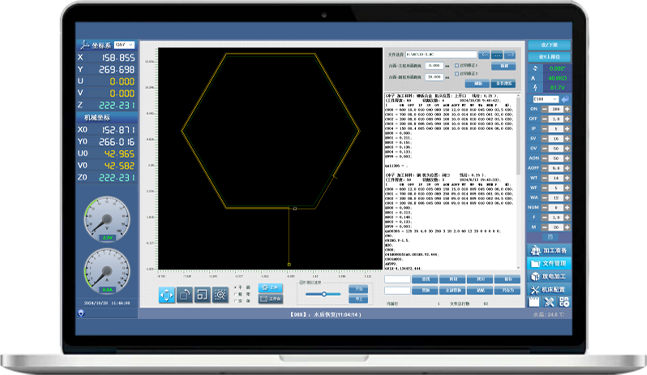

自制研发生产的控制器，高精细液晶操作界面，操作加工时，界面一目了然，人性化操作，更能够在服务的成本及效率上，大幅提升，人机交互简单明了，轻松易懂。
功能特性
有常规、锥度、上下异型切割，通过火花找正及寻边确保精度。可进行程序编辑，能模拟检查程序，还能实时跟踪检查图形，满足多种切割需求，保障切割质量与精度。

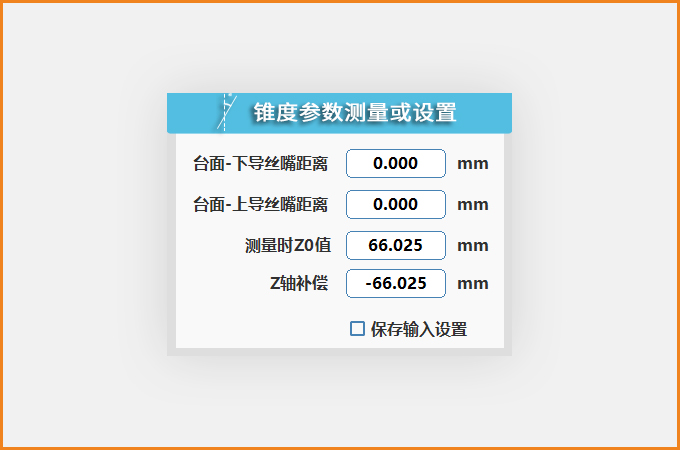

功能简介：是一个锥度测量工具，可精确测量出上下机头距离，在进行锥度加工时对Z轴高度进行补偿，使得锥度切割准确。
功能简介:通过任何手动或自动的方式找到圆周上的三个点，例如使用软件上的找边功能自动找或火花放电模式手动找。

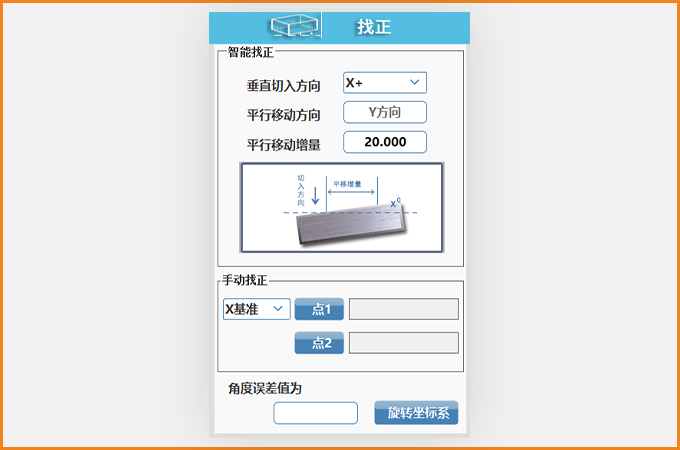

功能简介：找正功能用于测量工件摆放的倾斜角度，以及设置坐标系旋转角度，使工件与用户坐标系平行。

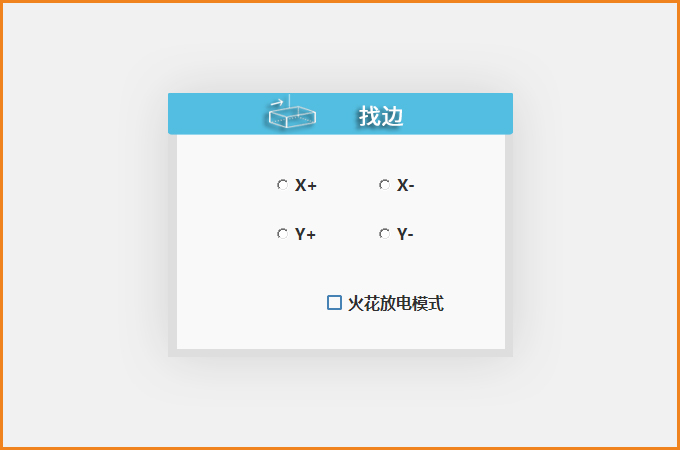

功能简介：可通过找边功能找到工件边的位置坐标。
功能简介：移回功能包括回半程、设半程、回机械原点、回限位四个功能。

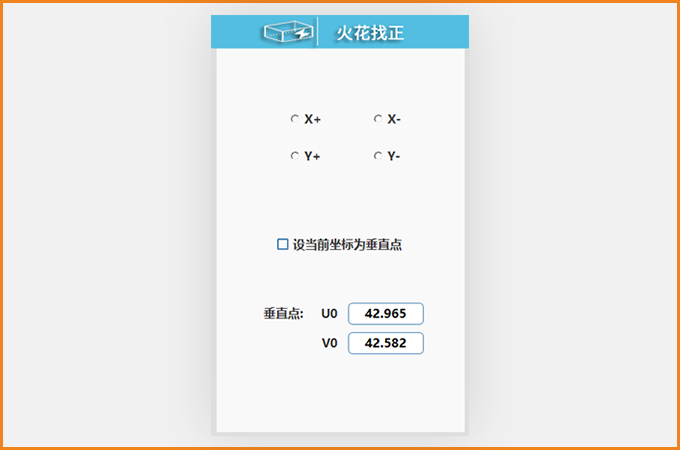

功能简介：通过调整UV轴寻找到电极丝的标准垂直位置或者参考位置。

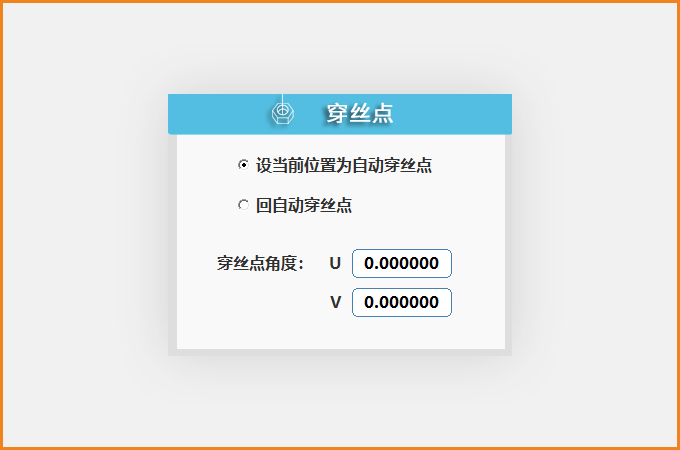

功能简介：设定或记录穿丝效果比较好的位置作为穿丝点。

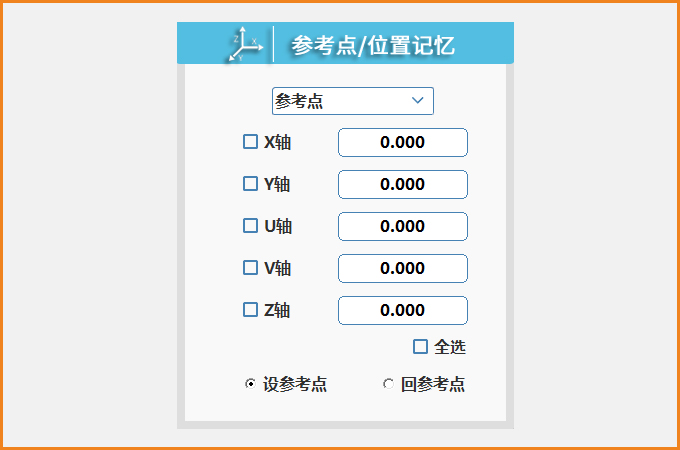

功能简介：参考点功能包括以下两种：
【设参考点】用于将当前位置设定为当前用户坐标系的参考点；
【回参考点】移动至当前用户坐标系最后一次设定的参考点的位置。
位置记忆功能：软件支持记忆5个机械坐标位置。
功能介绍

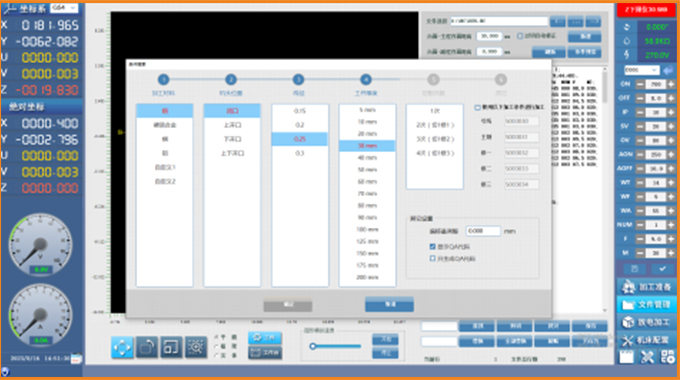

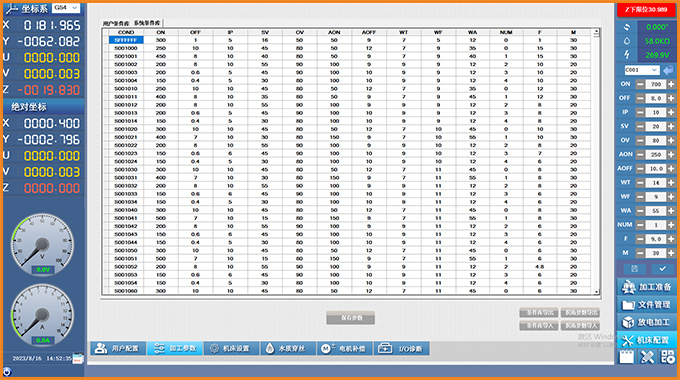

AUTO是一种无经验人员即可使用的自动加工模式，用户只需要选择“加工材料”“机头位置”“线径”“工件厚度” “切割次数” “其他” 系统自动生成匹配的放电参数。
特性
选择电极丝直径、工件材质、工件厚度等数据，加工参数 自动寻找与传出，软件程序自动生成二维图形，避免加工出错。高效AR智能控制，实时智能转角控制。绝佳地第一刀切割效率，加工电源效率高，超快切割速度。
MS系列T型底座设计
铜线穿孔自动系统

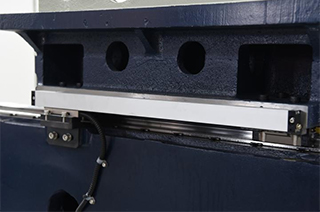

μ级FORGE光栅尺
直线驱动
材质 GR12
厚度 30mm
刀数 3
表面光洁度 Ra0.62um
线径 0.25mm
转角 R0.2
切割长度 2000mm
切割时间 270min
- -
- -
材质 GR12
厚度 30/60mm
刀数 3
表面光洁度 Ra0.6um
线径 0.25mm
转角 R0.2
30/切割长度 281mm
30/切割时间 1h
60/切割长度 -
60/切割时间 1h13min
材质 GR12
厚度 60mm
刀数 3
表面光洁度 Ra0.6um
线径 0.25mm
转角 R0.2
切割长度 774mm
切割时间 7h
- -
- -
材质 GR12
厚度 60mm
刀数 3
表面光洁度 Ra0.62um
线径 0.25mm
转角 R0.3
切割长度 1683mm
切割时间 10h
- -
- -
材质 GR12
厚度 30mm
刀数 3
表面光洁度 Ra0.58um
线径 0.25mm
转角 R0.2
切割长度 328*2mm
切割时间 66min*2
- -
- -
一刀 Ra2.5um
二刀 Ra2.1um
三刀 Ra0.63um
四刀 Ra0.55um
